HS с резьбовым подключением
Особенности:
— разделение котлового и отопительного контуров;
— поддержка независимых потоков в циркуляционном и отопительных контурах;
— уравновешивание потоков теплоносителя котлового и оптопительного контуров;
— отсекание теплоносителя;
— развоздушивание теплоносителя.
Маркировка гидравлических стрелок:
НS 400/ 800/ 350
↑ ↑ ↑ ↑
1 2 3 4
1 - тип гидравлической стрелки
2 - диаметр патрубка DN
3 - диаметр ёмкости
4 - максимальный расход воды
резьба по ГОСТ 6357-81
Технические характеристики:
| Тип |
DN |
Мax. расход воды, м³/час |
Мах. ∆t= 15Cо кВт |
Рабочее давлени е, bar |
Робочая темпера тура, °C |
Масса издели я, кг |
Ёмкость резер вуара, дм3 |

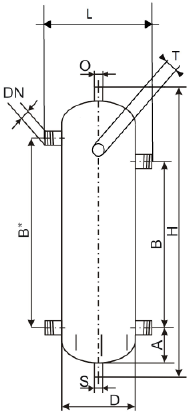

Размеры |
| D |
L |
A |
H |
B |
B* |
O |
S |
T |
| HS 25/ 75/2.3 |
25 |
2,3 |
40 |
6 |
110 |
3,00 |
1,52 |
75 |
180 |
65 |
462 |
250 |
290 |
1/2" |
1/2" |
1/2" |
| HS 25/ 75/2.3 |
32 |
4,0 |
70 |
4,1 |
2,42 |
90 |
192 |
65 |
522 |
300 |
340 |
| HS 25/ 75/2.3 |
40 |
5,7 |
100 |
5 |
3,7 |
108 |
210 |
75 |
543 |
300 |
340 |
| HS 25/ 75/2.3 |
50 |
6,6 |
115 |
5,9 |
4,34 |
108 |
203 |
86 |
625 |
350 |
400 |
| HS 25/ 75/2.3 |
50 |
9,0 |
156 |
11 |
10,2 |
159 |
260 |
98 |
650 |
350 |
400 |

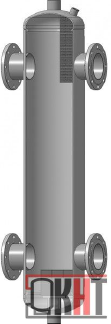

HSF з фланцевым подключением
Особенности:
— разделение котлового и отопительного контуров;
— поддержка независимых потоков в циркуляционном и отопительных контурах;
— уравновешивание потоков теплоносителя котлового и оптопительного контуров;
— отсекание теплоносителя;
— развоздушивание теплоносителя.
HSF – гидравлические стрелки с фланцевым подключением
Соединительные фланцы PN 10, размер фланцев по ГОСТ 12820-80
Маркировка гидравлических стрелок:
НSF 400/ 800/ 350
↑ ↑ ↑ ↑
1 2 3 4
1 - тип гидравлической стрелки
2 - диаметр патрубка DN
3 - диаметр ёмкости
4 - максимальный расход воды
Технические характеристики:
| Тип |
DN |
Мax. расход воды, м³/час |
Мах. ∆t= 15C0 кВт |
Робочее давлени е, bar |
Робочая темпера тура, °C |
Масса изде лия, кг |
Ёмкость резерву ара, дм3 |

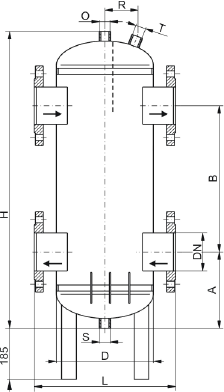

Размеры |
| D |
L |
A |
H |
B |
B* |
R |
O |
S |
T |
| HSF 50/100/4 |
50 |
4 |
70 |
6 |
110 |
16 |
4,6 |
108 |
265 |
148 |
605 |
350 |
- |
1/2 |
1 |
1/2 |
| HSF 65/150/9 |
65 |
9 |
160 |
23 |
16 |
159 |
320 |
190 |
930 |
550 |
45 |
| HSF 80/200/12 |
80 |
12 |
210 |
35 |
41 |
219 |
380 |
265 |
1230 |
700 |
70 |
| HSF 80/250/20 |
80 |
20 |
350 |
42 |
65 |
273 |
450 |
275 |
1250 |
700 |
1 |
1 |
| HSF 100/200/20 |
100 |
20 |
350 |
40 |
41 |
219 |
380 |
265 |
1230 |
700 |
1/2 |
1/2 |
| HSF 100/250/25 |
100 |
25 |
435 |
45 |
65 |
273 |
450 |
275 |
1250 |
700 |
1 |
1 |
| HSF 125/250/30 |
125 |
30 |
550 |
54 |
72 |
273 |
450 |
325 |
1390 |
740 |
| HSF 125/300/40** |
125 |
40 |
700 |
80 |
126 |
320 |
500 |
350 |
1700 |
1000 |
110 |
2 |
2 |
| HSF 150/300/50** |
150 |
50 |
870 |
85 |
126 |
320 |
500 |
350 |
1700 |
1000 |
| HSF 200/450/100** |
200 |
100 |
1740 |
160 |
345 |
450 |
630 |
450 |
2350 |
1450 |
| HSF 250/650/180** |
250 |
180 |
3140 |
290 |
870 |
650 |
830 |
635 |
2770 |
1500 |
| HSF 300/650/200** |
300 |
200 |
3490 |
300 |
870 |
650 |
830 |
635 |
2770 |
1500 |
| HSF 350/800/280** |
350 |
280 |
4880 |
512 |
1660 |
800 |
1065 |
735 |
3570 |
2100 |
| HSF 400/800/350** |
400 |
350 |
6100 |
544 |
1660 |
800 |
1065 |
735 |
3570 |
2100 |
| HSF 450/900/440** |
450 |
440 |
7680 |
613 |
2149 |
910 |
1175 |
760 |
3620 |
2100 |
| HSF 500/1000/550** |
500 |
550 |
9600 |
795 |
2680 |
1012 |
1275 |
795 |
3670 |
2080 |
